Cadena de placa recta también se refiere como cadena de placa de enlace recto. Es solo diferente de lo común cadena de rodillos Está en la placa. La placa de la cadena de placa recta es recta. A continuación, se detallan las especificaciones principales: C40-C100, C06B-C24B. También podemos producir la placa recta. cadena Según la solicitud del cliente.

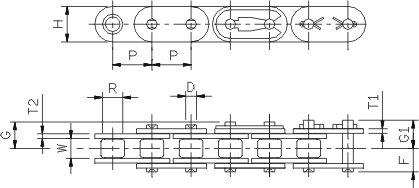

| CADENA NO. (ANSI) | Paso | Ancho | Rodillo | Placa | Pin | Fuerza máxima promedio kgf | Peso aproximado kg / m | ||||||
| P | W | Día | Altura | Grosor | Día | Longitudes | |||||||
| pulgada | mm | mm | R | H | T1 | T2 | D | F | G | G1 | |||
| C40 | 1/2" | 12.70 | 7.94 | 7.92 | 12.00 | 1.50 | 1.50 | 3.96 | 8.20 | 9.35 | 10.1 | 1850 | 0.65 |
| C50 | 5/8" | 15.875 | 9.53 | 10.16 | 15.00 | 2.00 | 2.00 | 5.06 | 10.10 | 11.65 | 12.6 | 3100 | 1.03 |
| C60 | 3/4" | 19.05 | 12.70 | 11.91 | 18.10 | 2.40 | 2.40 | 5.95 | 12.50 | 14.15 | 15.4 | 4400 | 1.46 |
| C80 | 1" | 25.40 | 15.88 | 15.88 | 24.00 | 3.10 | 3.10 | 7.94 | 16.10 | . . . | 18.80 | 7800 | 2.44 |
| C100 | 1-1 / 4 " | 31.75 | 19.05 | 19.05 | 28.90 | 3.90 | 3.90 | 9.52 | 20.10 | . . . | 23.10 | 11800 | 4.31 |

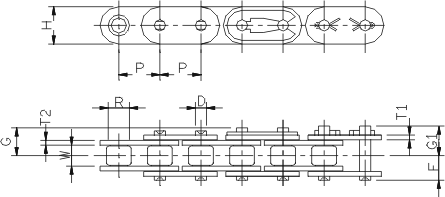

| CADENA NO. | Paso x Ancho | Ancho | Rodillo | Placa | Pin | Fuerza máxima promedio kgf | Peso aproximado kg / m | ||||||
| P x W | W | Día | Altura | Grosor | Día | Longitudes | |||||||
| pulgada | mm | mm | R | H | T1 | T2 | D | F | G | G1 | |||
| C06B | 0.375" | 9.525 | 5.72 | 6.35 | 8.10 | 1.00 | 1.25 | 3.28 | 6.10 | 7.40 | . . . | 1050 | 0.39 |
| C08B | 0.5" | 12.70 | 7.75 | 8.51 | 11.80 | 1.50 | 1.50 | 4.44 | 8.20 | 9.50 | . . . | 1930 | 0.75 |
| C10B | 0.625" | 15.875 | 9.65 | 10.16 | 14.60 | 1.65 | 1.65 | 5.06 | 9.60 | 11.10 | . . . | 2700 | 1.00 |
| C12B | 0.75" | 19.05 | 11.68 | 12.07 | 16.00 | 1.80 | 1.80 | 5.72 | 11.10 | 12.60 | . . . | 3400 | 1.29 |
| C16B | 1" | 25.40 | 17.02 | 15.88 | 21.00 | 3.20 | 4.00 | 8.27 | 17.70 | 19.25 | 20.20 | 8000 | 2.70 |
| C20B | 1.25" | 31.75 | 19.56 | 19.05 | 26.00 | 3.50 | 4.40 | 10.18 | 20.50 | . . . | 23.50 | 12000 | 4.25 |
| C24B | 1.5" | 38.10 | 25.40 | 25.40 | 33.00 | 5.20 | 6.00 | 14.62 | 26.65 | . . . | 32.35 | 18000 | 8.20 |
